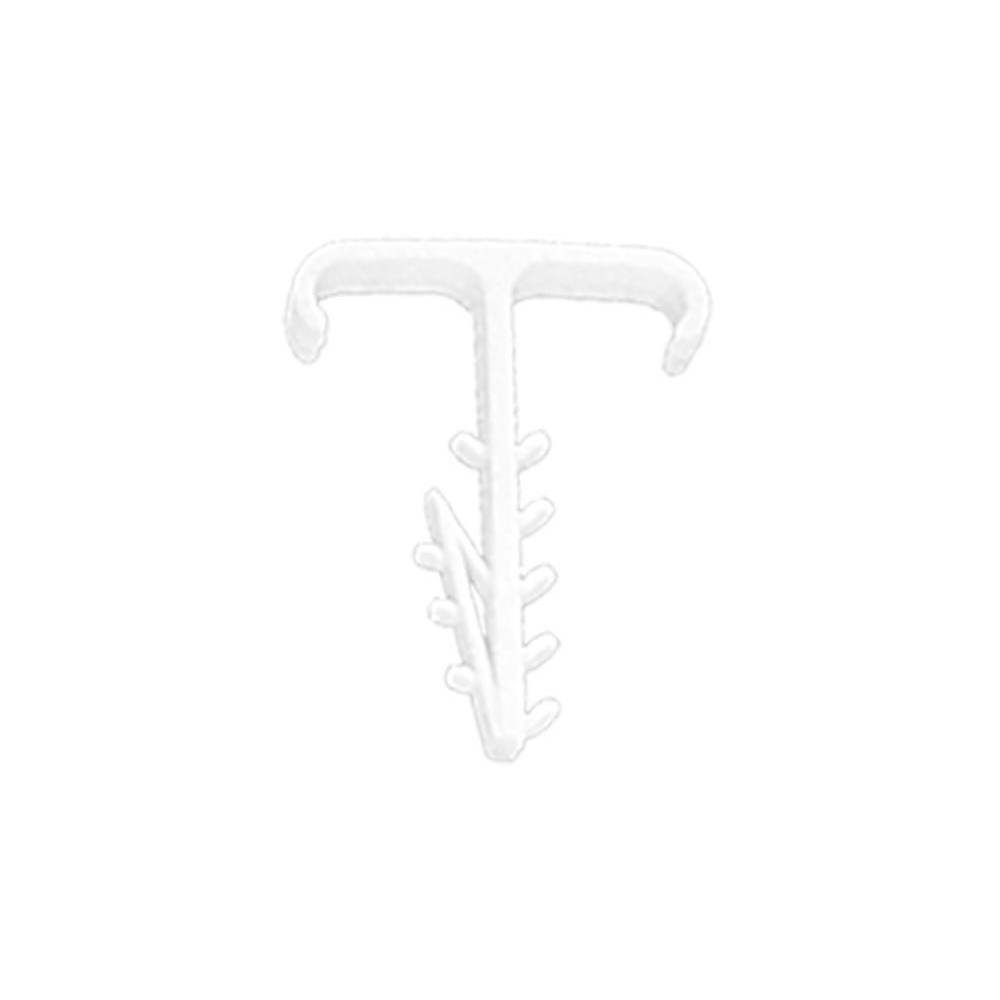

Uchwyt szybkiego montażu - płaski usmp-3 bis elektro-plast opatówek 500szt box 16.55

Przeznaczenie

Uchwyt USMP-3 BIS BOX bazuje na konstrukcji standardowego uchwytu USMP-3 BIS (16.5) i przeznaczony jest do równoległego mocowania dwóch przewodów płaskich typu YDYp 3×1,5 mm² oraz 3×2,5 mm². Profil podwójnej części chwytnej dopasowany jest do geometrii dwóch przewodów o przekroju do 3×2,5 mm², dzięki czemu zapewnia stabilne podparcie izolacji każdego kabla i równomierne rozłożenie naprężeń podczas zacisku. Uchwyt współpracuje z otworem montażowym wykonywanym wiertłem o średnicy 6–7 mm, a zakotwienie w podłożu (beton, cegła, tynk) odbywa się poprzez wciśnięcie lub dobicie uchwytu młotkiem.

Zastosowany kołek rozporowy z ząbkami typu „choinka" zapewnia jednostronne, trwałe zakleszczenie w materiale podłoża, co eliminuje ryzyko samoczynnego wysunięcia uchwytu podczas eksploatacji. Konstrukcja podwójna umożliwia równoległe prowadzenie dwóch niezależnych obwodów elektrycznych (np. dwa obwody gniazdowe, gniazdo + oświetlenie) przy zachowaniu powtarzalnego rozstawu punktów mocowania i estetycznego układu tras kablowych. Rozwiązanie jest przeznaczone do instalacji wewnętrznych – podtynkowych i nadtynkowych – szczególnie tam, gdzie wymagane jest prowadzenie dwóch przewodów płaskich na wspólnym uchwycie.

Korpus uchwytu wykonany jest z tworzywa sztucznego (PP / tworzywo elektroinstalacyjne) o odpowiedniej elastyczności i odporności mechanicznej, co pozwala na sprężyste zaciśnięcie obejm bez pęknięć oraz utraty właściwości funkcjonalnych. Materiał zapewnia stabilność wymiarową i odporność na typowe warunki pracy w instalacjach niskiego napięcia wewnątrz budynków (zmiany temperatur, wilgotność, oddziaływania mechaniczne). Biały kolor uchwytu ułatwia kontrolę wizualną przebiegu tras kablowych i komponuje się z przewodami YDYp w jasnej izolacji.

Specyfikacja techniczna:

• Symbol: USMP-3 BIS BOX
• Nr katalogowy: 16.25
• Producent: Elektro-Plast Opatówek
• Model: podwójny (dwustronny – dwa gniazda na przewód)
• Średnica / geometria przewodu: 2×(3×2,5) mm – dopasowany do dwóch przewodów płaskich 3×2,5 mm²
• Zastosowanie przewodów: 2 × YDYp 3×1,5 mm² oraz 2 × YDYp 3×2,5 mm²
• Średnica wiertła do otworu montażowego: 6–7 mm
• Długość uchwytu: ok. 43 mm (zgodnie z serią USMP-3 BIS)
• Materiał: tworzywo sztuczne (PP / tworzywo elektroinstalacyjne)
• Kolor: biały
• Z kotwą/kołkiem: tak
• Opakowanie: 500 sztuk (BOX)
